Un dispositif de sécurité essentiel pour les sites industriels
L'obturateur anti-pollution gonflable est un dispositif de sécurité installé de façon permanente dans les canalisations d'évacuation des eaux pluviales. En cas d'incendie ou de déversement accidentel de produits chimiques, il empêche les eaux polluées d'atteindre le milieu naturel.
Le réseau de canalisations devient une zone de stockage tampon temporaire, permettant le traitement ultérieur des effluents contaminés.
Installé dans la partie supérieure de la canalisation avec une épaisseur d'environ 15 mm, l'obturateur ne perturbe pas l'écoulement normal des eaux. Son déclenchement peut être manuel ou automatique, avec une autonomie totale indépendante des réseaux d'air et d'électricité du site.
Cadre réglementaire
Les installations classées pour la protection de l'environnement (ICPE) sont soumises à des obligations strictes en matière de confinement des eaux polluées.
1 Arrêté du 4 octobre 2010
Articles 25 et 26 bis : relatif à la prévention des risques accidentels au sein des ICPE soumises à autorisation. Les orifices d'écoulement doivent être munis d'un dispositif d'obturation maintenu fermé pour assurer le confinement des eaux polluées lors d'un sinistre. Volume calculé pour 2 heures d'extinction.
2 Arrêté du 28 février 2022
Renforcement des règles suite au retour d'expérience Lubrizol (2019). Nouvelles dispositions sur les rétentions déportées et bassins de confinement. Exigences accrues pour les sites autorisés après le 1er janvier 2012 concernant l'implantation hors zones d'effet thermique.
3 Contrôles DREAL
Les Directions Régionales de l'Environnement, de l'Aménagement et du Logement (DREAL) vérifient la conformité aux prescriptions. Le bassin ou dispositif équivalent doit recueillir l'ensemble des eaux susceptibles d'être polluées, y compris les eaux d'extinction d'incendie.
Nos installations
Équipements professionnels adaptés à tous types de canalisations industrielles

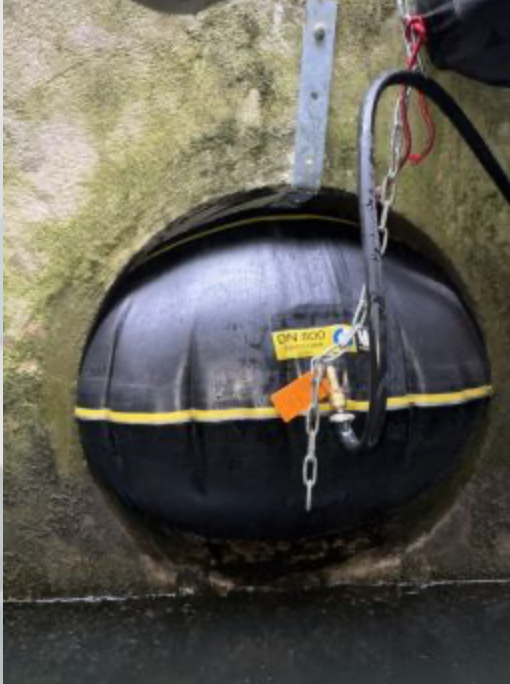

Obturateur gonflable en position
Le ballon obturateur est installé dans une canalisation et offre une résistance mécanique optimale.

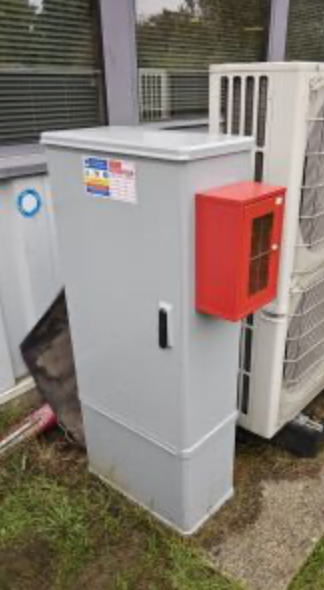

Coffret de commande déporté
Armoire extérieure contenant les bouteilles d'air comprimé, le système de déclenchement coup de poing et les commandes de gonflage/dégonflage. Autonomie complète du réseau électrique.
Schéma de principe
Vue en coupe longitudinale illustrant le fonctionnement du système d'obturation
Coupe transversale du dispositif en position activée
Principe de fonctionnement
Fonctionnement normal
L'obturateur dégonflé (épaisseur d'environ 15 mm) est maintenu dans la canalisation. L'écoulement des eaux pluviales n'est pas perturbé.
Déclenchement d'urgence
En cas d'incident (incendie, déversement accidentel), l'activation du système libère l'air comprimé depuis le coffret autonome. Le gonflage s'effectue en quelques secondes.
Obturation complète
Gonflé à une pression de 0,4 à 1,2 bar selon le diamètre, l'obturateur assure une étanchéité totale.
Confinement des effluents
Le réseau de canalisations devient une zone de stockage tampon, les eaux polluées sont retenues.
Rétablissement
Une fois la situation maîtrisée et les eaux traitées, le système permet de dégonfler rapidement l'obturateur pour rétablir l'écoulement normal vers l'exutoire.
Réversibilité totale
Le dispositif intègre un système de réversibilité permettant des cycles de gonflage/dégonflage illimités. Le coffret dispose d'une réserve d'air pour plusieurs activations.
Simulation du fonctionnement
Visualisation en temps réel du déclenchement automatique de l'obturateur en cas de pollution
Air comprimé
Public
Obturateur activé!
Avantages de la solution
Une alternative économique aux bassins de rétention traditionnels
Installation simplifiée
Aucuns gros travaux de génie civil. Le passage d'un fourreau entre le coffret et la conduite suffit pour la plupart des installations sur sites existants.
Autonomie complète
Système indépendant des réseaux d'air et d'électricité du site. Fonctionnement garanti même en cas de coupure générale lors d'un sinistre.
Déclenchement rapide
Mise en rétention du site en quelques secondes. Commande déportée permettant l'activation depuis le poste de sécurité ou à distance.
Conformité réglementaire
Solution reconnue par les DREAL et conforme aux exigences de l'arrêté du 4 octobre 2010 relatif à la prévention des risques accidentels ICPE.
